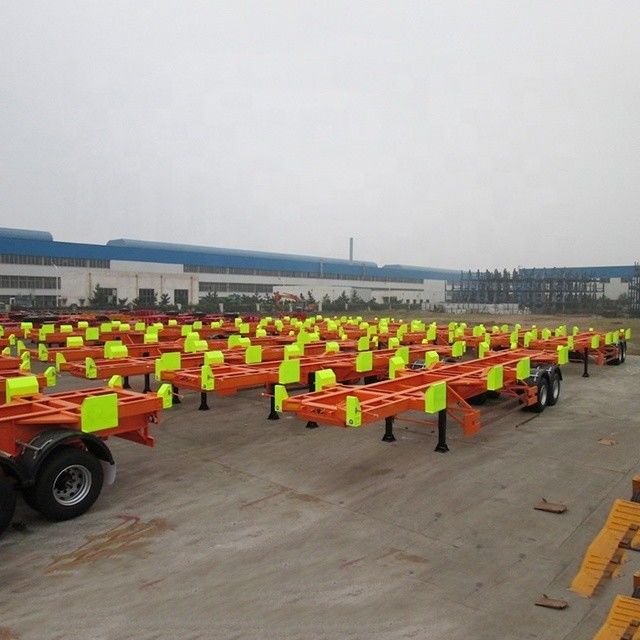

Terminal konteyner şasi | | | |
1Model: | | | GET9402TJZPORT |
Bu şasi, 40'lık bir ISO konteynerini ve 20'lik iki ISO konteynerini taşıyacak şekilde tasarlanmıştır.
Termianl Crane Dikey Yükleme ve Hızlı talebi, tüm DOT, AAR, ANSI, TOFC, FMVSS, SAE ve TTMA'yı karşılar.
Özellikler. | | | |
2Genel | | | |
Toplam Uzunluk | 46 ft | 14136 mm | |
Toplam Genişlik | 9 ft | 2,740 mm | |
Toplam Yükseklik | 5 ft | 1550 mm | |
Beşinci Tekerlek Yüksekliği | 4 ft | 1,200 mm | |
Kingpin Konumu | 4 ft | 1,100 mm | Ön desteklerin arka yüzünden |
İniş sistemi konumu | 8 ft | 2420 mm | Kingpin Merkezi'nden |
Eksel Yayılımı | 4 ft | 1310 mm | |
Tandem konumu | 30 ft | 9,100 mm | Kingpin'den Ön Süspansiyon Koltuğuna |
Tare Ağırlığı | 16,540 Ibm | 7,500. kg | |
Faydalı yük | 99,210 Ibm | 45,000. kg | |
3Çelik yapısı ve bileşenleri | | | |
Ana ışık | Derinlik: 450 mm (17.7")
Yüksek dayanıklılıklı düşük alaşımlı çelik ile 350 MPa verimli, sıcakvallatılmış I ışını, ASTM A572 Sınıf 50 veya eşdeğer
(Q345) | | |
Flanşlar | Üst Flanges: 14mm (1/2 "),
Alt Flanges: 16mm (2/3 ")
Yüksek dayanıklılıklı düşük alaşımlı çelik 350 MPa çıkışlı sıcak vallası I kiriş, ASTM A572 Sınıf 50 veya eşdeğer (Q345) | | |
Yukarı bağlayıcı | 1/4 ′′ JOST 2 ′′ çaplı kare tip krallık iğnesi ile SAE standardına göre alıcı plaka | | |
Ön destek | ASTM A572 sınıf 50 çelik U şeklindeki kanal, 7' genişliği x 6' yüksekliği x 5/16 kalınlığındaki açık kesit, 3/8' üst plaka | | |
Arka destek | ASTM A572 sınıf 50 çelik U şeklindeki kanal, 7' genişliği x 7' yüksekliği x 5/16 kalınlığındaki açık kesit, 3/8' üst plaka | | |
Arka tampon | 100x100mm (4 ′′ x 4 ′′) konik ′′H ′′ kesimi dikey üyeli kare boru basamağı | | |
| Çubuk dik direklere ve ana kirişe kaynaklanmış. | | |
Köşe rehberi ve kilitler | 4 çift köşe kilitleri kenarda ve 2 çift köşe rehberi başında ve kuyruğunda
Konteyneri Yönlendirmek için Konteynere Dikey pozisyondan Şasi'yi Bulun ve Konteyneri Yatay ve Yatay olarak Güçlendir
Taşınma sırasında hareketler kısıtlıdır. Sadece terminal konteyner şasi için. | | |
İniş aracı | 25T (55,000 lbs) kapasite, 2 hızlı 19 ′′ düşük ′′T ′′ ayakkabılarla seyahat | | |
| Krank kolu şasi sürücünün tarafında yer almaktadır. | | |
Süspansiyon | Yapraklı yaylarla mekanik tandem süspansiyon.
Seçenekler: Hava süspansiyonu | | |
Akslar | 150 mm (6") kare akslar, 13 T (28,660 lb) kapasite, 1840 mm (72,5 ′′) ray, 420x 180 mm (16,5 ′′X7 ′′) fren; TIMKEN rulman/mühür, 37
spline, HALDEX 6.0 ′ otomatik gevşeklik ayarlayıcıları, içten havalandırma merkezi; dış tarafına monte edilebilen dökme çelik tamburlu 10 HUB pilotlu merkezi
(ABS Seçenekleri)
Fren Tipi: Davul Fren; Seçenek: Disk Tipi
Üreticisi: FUWA, Seçenekleri: BPW,SAF | | |
Yağlayıcı | Mobilith SHC007, metal hub kapaklı sentetik yağ yağlayıcı | | |
Tekerlekler | 22.5 x 8.25 merdivenli tekerlekler | | |
Lastikler | 11R22.5-14PR tüpsüz tip | | |
Fren Sistemi | Çifte hava fren sistemi, WABCO/HALDEX röle acil durum valfi, OPTION: ABS fren sistemi | | |
| Phillips glad el 12-0061 ve 12-0081 ve T30/30 vuruşlu fren odası | | |
| Kontrol için 3/8 ′′ mavi hava tüpü ve besleme için 3/8 ′′ kırmızı, 40L hava tankları, FMVSS 121'ye uygun | | |
Elektrikli | OPTRONICS 12 voltluk LED aydınlatma, DOT ve SAE standartlarını karşılar.
LED aydınlatma. | | |
Resim | Temiz çıplak çelik elde etmek için tüm metal yüzeylerin abrazif patlaması
En az % 70 Sink- Zengin primer ve gerçek akrilik alifatik uretan üst kaplama, renk isteğe bağlı, toplam kalınlığı en az 80μm
kuru zardan sonra | | |
MISC | GET standart işareti, belge tutucusu, göze çarpan bant, 24 ′′x 27 ′′ siyah kauçuk çamur kapakları | | |
Seçenek | Hubodometre, PSI lastik şişirme sistemi | | |
