Vurgulamak:
İskelet Konteyner Römorku
, konteyner iskelet römork
Fragman Adı: |
iskelet Damperli konteyner Yarı Römork |
Boyut UxGxY: |
13460*2490*3070Mm |
Maks. yük: |
31.000 kg |
Aks: |
3 Set FUWA İsteğe Bağlı: BPW SAF |
Askıya alma: |
Yaprak Yay Mekanik, Opsiyonel: Hava Odası, Bogie Süspansiyon |
Kingpin:: |
JOST 3,5"(90#), İsteğe bağlı: 2" (50#) |
İniş takımı: |
JOST 28T Bağlantı Tipi Çift Hızlı |
Fren sistemi: |
Çift devreli elektro-pnömatik WABCO marka fren sistemi Opsiyonel : ABS ,EBS |
Yorulmak: |
11.00R22.5, İsteğe bağlı: 11.00R20,12.00R22.5 vb. |
Uygulama: |
Konteyner Lojistiği |
Özel Talep Seçenekleri: |
Kütük Sütun Tutucu, Ön Koruma Duvarı, Hidrolik Boşaltma Sistemi |

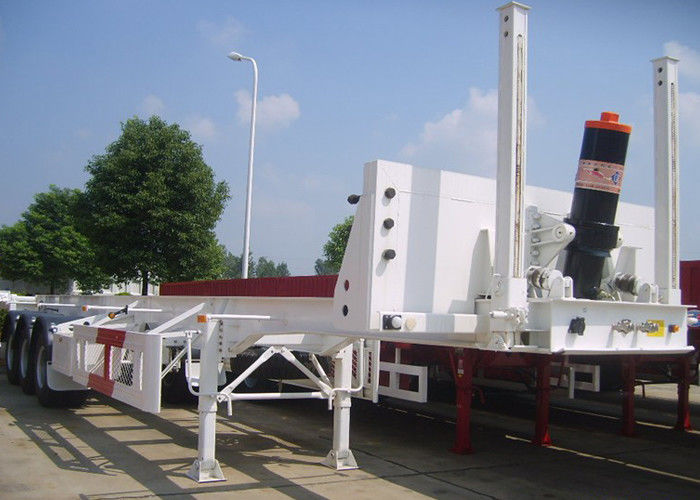

Konteyner boşaltması için 3 akslı 40ft kıvrımlı iskelet konteyner şasi
Bu römork, 40ft konteyner taşımacılığı için tasarlanmıştır.
1. 360 derece Skeleton Yarım Rel Aracımızın Hızlı Görünümü
2Konteyner Şasi Genel Parametresi
Boyut:
Uzunluk:13,460 mm±10 mm (yaklaşık)
Genişliği:2,490 mm ± 10 mm
Yükseklik:3,070mm @ boşaltma (platform yüksekliği)
King Pin konumu:Ön desteklemenin ön yüzünden 610 mm uzaklıkta (tasdik edilemiyor).
Eksel uzantısı:10,000mm + 1300mm + 1300mm
Beşinci tekerlek yüksekliği:1,165mm şasi seviyesinde (Bilgilendirilmemiş).
İniş treninin yeri:2Kral iğnesi konumunun 300 mm arkasında (tasdik edilmedi).
(Yukarıdaki boyut traktör özelliklerine göre ayarlanacak.)
Ağırlık:
Tare Ağırlığı:Yaklaşık 8.000 kg
Maks. yük:31,000 kg
OEM parça konfigürasyonu:
Kral Pin:2 ′′ değiştirilebilir (çivilenmiş) krallık iğnesi, tedarikçi ve tür: JOST.
İniş sistemi:2 hızlı yol kenar sargısı, kaldırma kapasitesi 24T. Tipi: JOST D200T
Süspansiyon:7 adet yapraklı yaylı mekanik süspansiyon
Akslar:kare aksı ile13 ton kapasite. Tipi: FUWA markası, Çin'de yapıldı.
Çemberler:8.25 çarpı 22.5, 10 delik ISO, 12 parça.
Lastikler:11R22.5, 12 adet; Çin Ünlü Marka
Fren sistemi:Çifte hava fren sistemi, 2*40 litrelik hava basıncı tankları; ABS olmadan WABCO röle acil durum valfi.
Fren odası:30/30 tipi arka iki aks, 30 tipi ön aks
Elektrik sistemi:Tamamlandı.24VModüler kablo kullanan bir kurulum.
Hidrolik Sistemi: HYVAmarka
Aksesuarlar:
Yedek lastik taşıyıcısı:Hiçbiri
Yan Muhafız:Hiçbiri
Araç Kutusu:Hiçbiri
İşaretleme:Standart, takılacak şasi numarası, ölü ağırlık, üretim yılı vb. dahil olmak üzere teknik veri plağı
Resim:Renk müşteri talebine göre.
Skeleton yarı römork, konteyner taşımacılığı için en yaygın türden hafif ağırlığa sahip ancak ağır kapasiteye sahip bir römork türüdür.Yer olmadan, tank konteynerinin boşaltılmasını kolaylaştırabilir.Eğer Gooseneck tipi seçerseniz, tehlikeli tank konteynerleri ve titreşim duyarlı kargolar için daha iyi bir teslimat kalitesi elde etmek için boşluğu düşürebilirsiniz.
3Konteyner Şasi Çelik Yapısı Ve Rel Komponentleri
| Relye Ana ışığı |
Derinlik: 450 mm (17.7")
Yüksek dayanıklılıklı düşük alaşımlı çelikle 350 MPa verimli sıcak vallası I ışını (Q345) |
| Flatbed Trailer Zemini |
1/8 " (3 mm) Kalınlığı ASTM A572 sınıf 50 Kontrollü Çelik Plakası
Seçenekler: 1/5 " (5 mm) |
| Kingpin Üst bağlayıcı |
1/4 ′′ JOST 2 ′′ çaplı kare tip krallık iğnesi ile SAE standardına göre alıcı plaka |
| Yassı ön destek |
ASTM A572 sınıf 50 çelik U şeklindeki kanal, 7' genişliği x 6' yüksekliği x 5/16 kalınlığındaki açık kesit, 3/8' üst plaka |
| Arka destek |
ASTM A572 sınıf 50 çelik U şeklindeki kanal, 7' genişliği x 7' yüksekliği x 5/16 kalınlığındaki açık kesit, 3/8' üst plaka |
| Arka tampon |
100x100mm (4 ′′ x 4 ′′) konik ′′H ′′ kesimi dikey üyeli kare boru basamağı |
| Çubuk dik direklere ve ana kirişe kaynaklanmış. |
| Konteyner Twist kilit |
8 set |
1x40ft konteyner ve 2x20ft konteyner |
4Konteyner Relye Şasi Sürüş dişlileri ve güvenlik valfleri
| İniş aracı |
Jost Or CIMC Marka 28T iki hızlı teleskopik manuel iniş sistemi |
| Krank kolu şasi sürücünün tarafında yer almaktadır. |
| Karavan süspansiyonu |
3 yapraklı yaylı mekanik tandem süspansiyon.
Seçenekler: Hava yaylı askı, bogie askı |
| Akslar |
150mm (6") 13T / 15T / 16T / 20T kapasiteli kare akslar, dış tarafı montaj dökme çelik tamburlu 10 HUB pilotlu merkezler (ABS Seçenekleri) Seçenek: Disk Tipi
Üreticisi: FUWA, Seçenekleri: BPW,SAF |
| Tekerlekler |
çelik disk tekerleği, 10 delikli ISO, Seçenek: Alüminyum alaşımlı çerçeve |
| Lastikler |
Tüpsiz lastikler, 8.25R15,8.25R20,11.00R22.5,12.00R22.5,12.00R20,385/65R22.5,425/65R22.5
Üretici: Çift Para, Üçgen, Michelin, Firestone |
| Fren Sistemi |
Çift hatlı pnevmatik fren, SAE hortumu ve bağlantısı, WABCO röle acil valfi, OPTIONLAR: ABS fren sistemi |
| T30/30 yaylı fren odaları, T30 fren odaları |
| Kontrol için mavi hava tüpü 3/8 ve besleme için kırmızı, 40L hava tankları |
| Elektrikli |
OPTRONICS 12 voltluk LED aydınlatma, Phillips kalıbı mühürleme kablosu ile DOT ve SAE standartlarına uygun.
Alıcı: 7 yollu soket SAE standardı, Çin
Kablolama: Ana çerçevede PVC borusu ile korunan elektrik kablosu |
| Resim |
Elektroforetik püskürtme, yani su bazlı kaplama, suda bir film oluşturabilen, suda bir film oluşturabilen bir su çözünürlüklü film oluşturabilir.ve bir elektrik alanında karşıdaki elektroda yüzer, ve bir kaplama filmi oluşturmak için nesnenin yüzeyine düşer |
| MISC |
GET standart işareti, belge tutucusu, göze çarpan bant, Çelik veya siyah kauçuk çamur kapakları |
| Seçenek |
Hubodometre, PSI lastik şişirme sistemi |
5Konteyner Yarım Rellerin avantajı.
Özel tasarım
Çeşitli bölgelerin ulaşım ortamı hakkında tam anlayış ve analiz temelinde, milyonlarca römork üretme deneyimi ve müşteri özel durumu,Tüm römorkları farklı müşterilere özel olarak tasarlıyoruz..
En iyi çelik yapısı
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
Aks Sistemi
BPW'nin dünya markasından yüksek kaliteli aks, SAF'ten Çin'e 9T'den 20T'ye kadar güçlü taşıma kapasitesi olan ünlü marka FUWA, L1 ve ABS seçenekleri gereksinimlere tam uyum sağlar.
Süspansiyon Sistemi
BPW'nin dünya markası SAF'dan Çin'e kadar yüksek kaliteli süspansiyon.Kargo teslimatı koşullarının farklı gereksinimlerine uyacak şekilde bogie türünden hava yayı tipine ve kauçuk türüne
Lastikler ve RIMS
MICHELIN, BRIDGESTONE, PIRELLI'nin dünya markasından Çin markasına kadar yüksek kaliteli lastikler.
Güvenlik Kontrol Sistemi
Dünya marka fren sistemi WABCO ABS veya EBS ile valfler her durumda tirekleri kontrol altında tutmak için.
6Konteyner Lojistikleri için ilgili kamyonlar
Özel araçlar konusunda uzmanlaşmış bir üreticimiz ve ihracatçımız olarak kamyon ve römork üretim hatlarının daha geniş bir yelpazesine sahibiz.Skeletal Trailers to Mutual Purpose Mafi Trailer (Skeletal Trailers to Mutual Purpose Mafi Trailer), Flatbed Trailer, Drop Side Trailer ve Hydraulic Dump Container Trailer, dünyanın yüzlerce ülkesinde dünya çapında yüklü teslimat konteynerlerine.
